Monitoring a a ukládání dat z autonomního robota pro měření prachových částic výrobního závodu elektroniky Valeo v Rakovníku.
| Technické prostředky: |
1x PC |
| Řídicí stanice: |
Autonomní robot OMRON s čítačem částic
Komunikační protokol OPC UA 1200 proměnných |
| Datum uvedení do provozu: |
2026 |
| Název dodavatelské aplikační firmy: |
Miroslav Legutko http://www.legutko.cz |
Aplikace Promotic komunikuje s autonomním robotem, který se pohybuje po až 100 definovaných měřících bodech ve výrobním závodě a měří 6 skupin prachových částic od 0,3 µm do 10 µm. Výsledky měření jsou spolu s telemetrickými daty komunikovány pomocí OPC UA do SCADA aplikace Promotic.

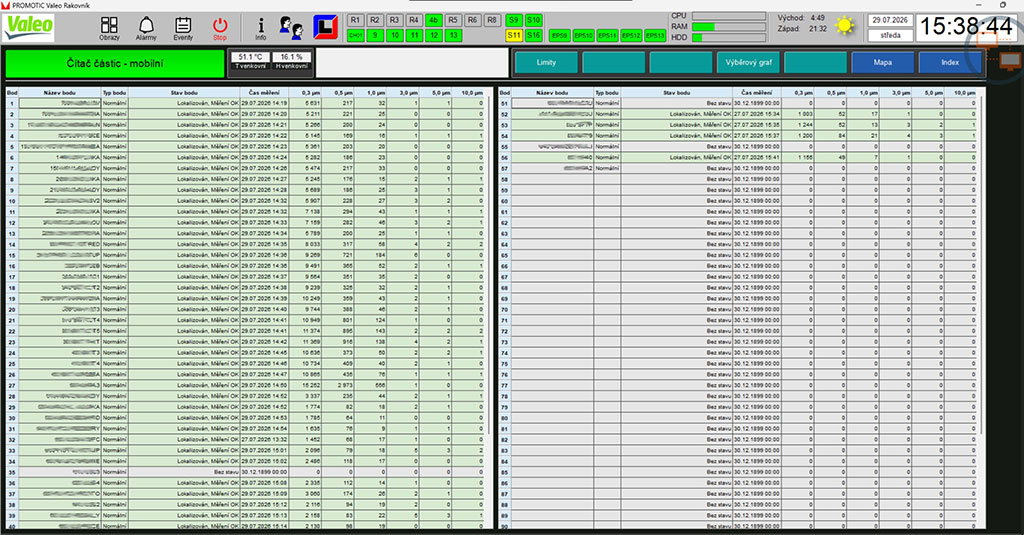

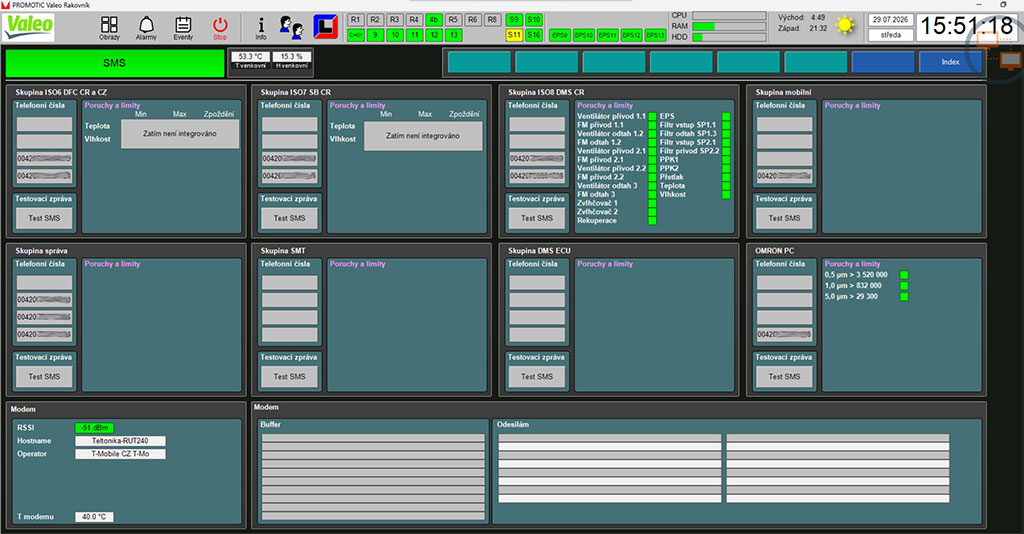

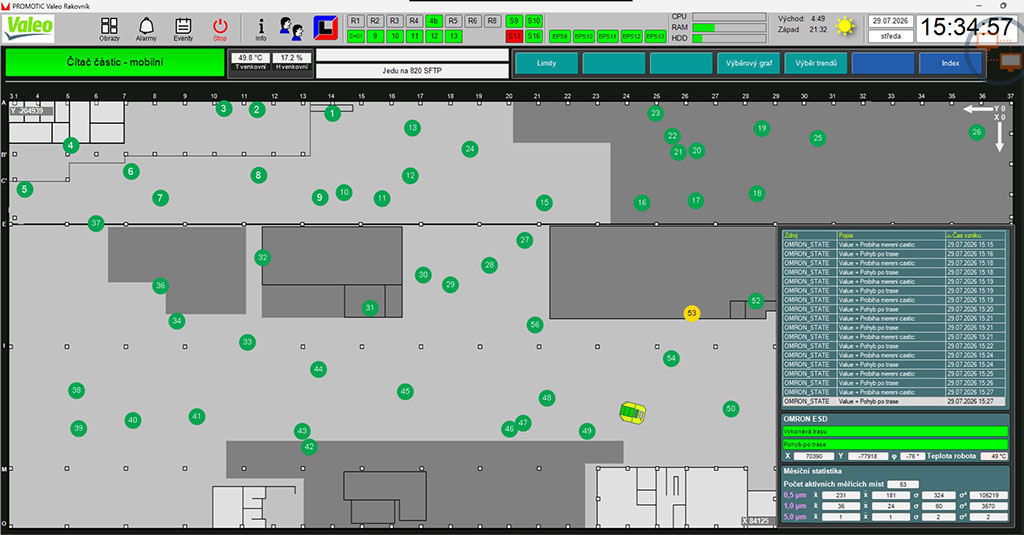

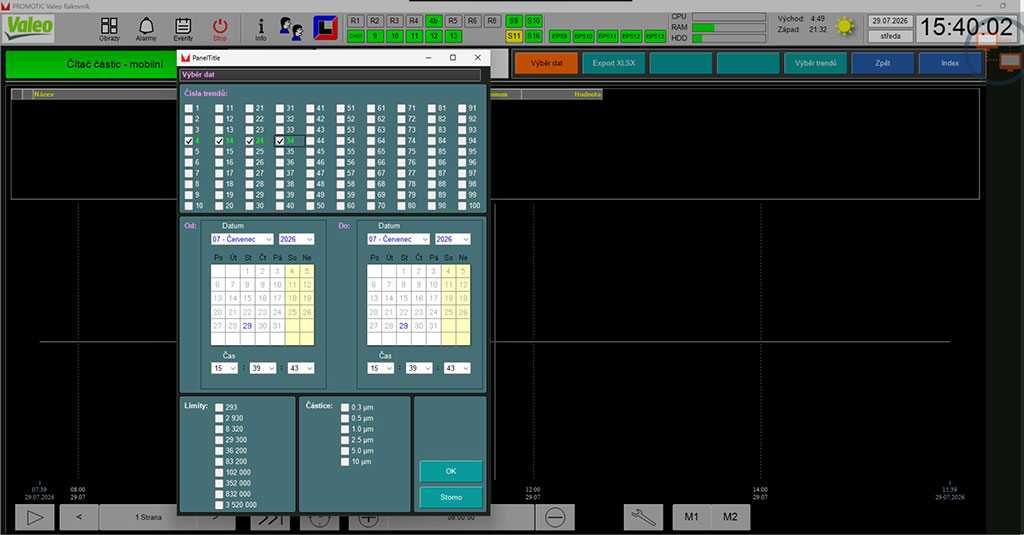

Uživatel vidí v aplikaci interaktivní plochu s půdorysem, kde se v reálném čase pohybuje robotický čítač a jsou zobrazeny měřící body. Jak robot, tak měřící body barevně indikují režimy a stavy a o dění je uživatel dále informován pomocí informačních boxů. Veškerá data jsou ukládána do databáze a zobrazována dle výběru v tabulkovém, nebo grafickém módu. Pro porovnávání dat je připraven výběrový graf, kde si uživatel definuje data, období, pomocné limitní linky a zobrazí si tak jen vyžádané informace, které si může exportovat do souboru .xlsx. Nastavené limity jsou doplněny do stávajícího systému směrování a odesílání SMS zpráv pro upozornění na nadlimitní stavy.
Vizualizace:
