Monitoring i zapisywanie danych z robota autonomicznego do pomiaru cząstek pyłu w produkcyjnym zakładzie elektroniki Valeo w Rakowniku (Czechy).
| Środki techniczne: |
1x PC |
| Stacje sterujące: |
Autonomiczny robot OMRON z licznikiem cząstek
Protokół komunikacyjny OPC UA, 1200 zmiennych |
| Data oddania do eksploatacji: |
2026 |
| Nazwa firmy dostarczającej aplikację: |
Miroslav Legutko http://www.legutko.cz |
Aplikacja PROMOTIC komunikuje się z robotem autonomicznym, który porusza się po maksymalnie 100 zdefiniowanych punktach pomiarowych w zakładzie produkcyjnym i mierzy 6 grup cząstek pyłu od 0,3 µm do 10 µm. Wyniki pomiarów wraz z danymi telemetrycznymi są przesyłane za pomocą OPC UA do SCADA aplikacji PROMOTIC.

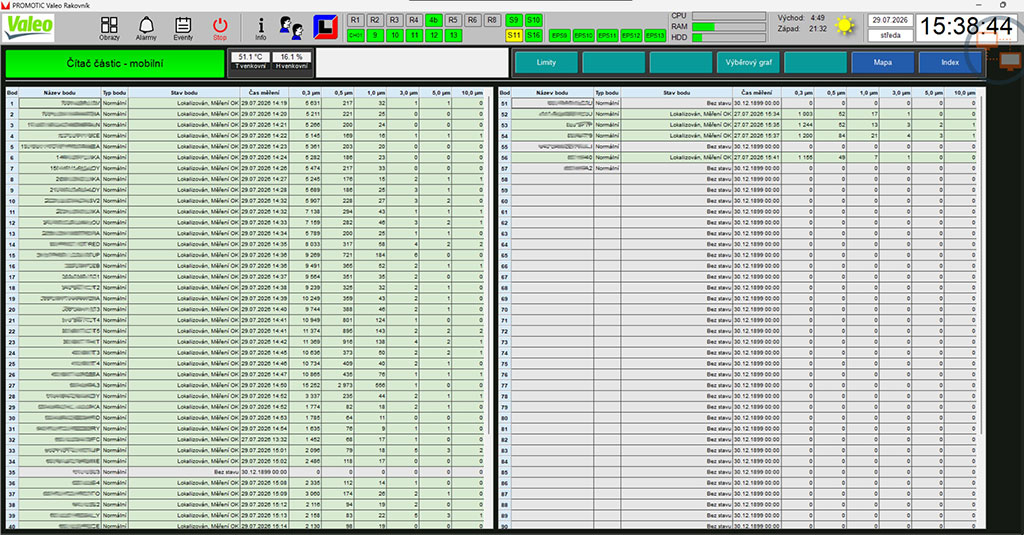

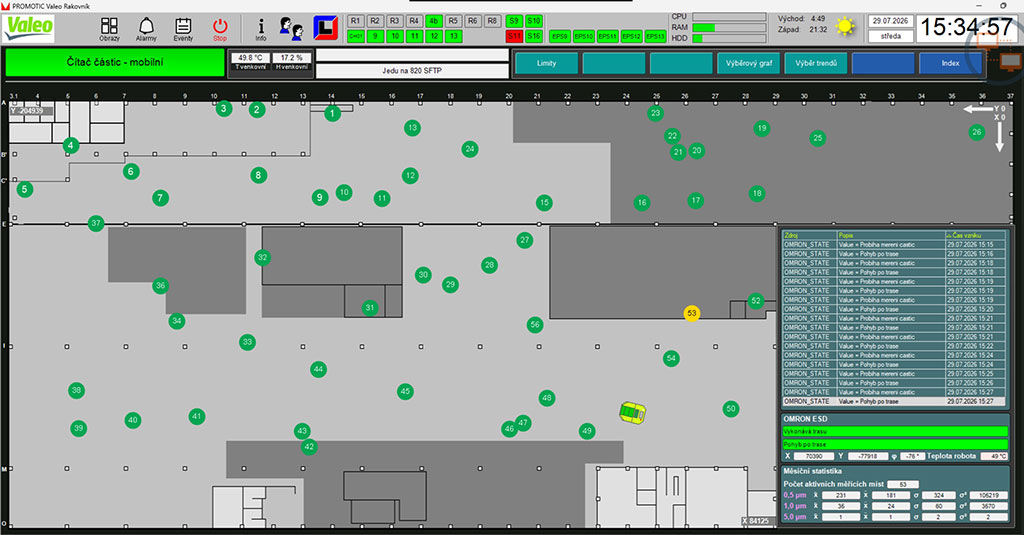

W aplikacji użytkownik widzi interaktywny interfejs wyświetlający plan, po którym urządzenie pomiarowe porusza się w czasie rzeczywistym, a punkty pomiarowe są wyświetlane. Zarówno robot, jak i punkty pomiarowe za pomocą kolorów wskazują tryby i stany, a użytkownik jest informowany o zdarzeniach za pomocą okienek informacyjnych. Wszystkie dane są zapisywane do bazy danych i wyświetlane według wyboru w trybie tabelkowym lub graficznym. Dostępny jest konfigurowalny wykres do porównywania danych, gdzie użytkownik określa dane, czas, pomocnicze linie ograniczające, wyświetlając tym samym tylko wymagane informacje, które mogą być eksportowane do pliku .xlsx. Ustawione zakresy są przekazywane do istniejącego systemu routingu i wysyłania wiadomości SMS do ostrzegania o stanach przekraczających limity.
Wizualizacja:
