Čistírna odpadních vod v Bargłówě Kościelném - Ecol – Unicon Sp. z o. o.

Technické prostředky: PC server
Řídicí stanice: Simatic S7-1200
Realizace: Robert Zabrocki, https://zabrotzki.com
Datum uvedení do provozu: 8/2018

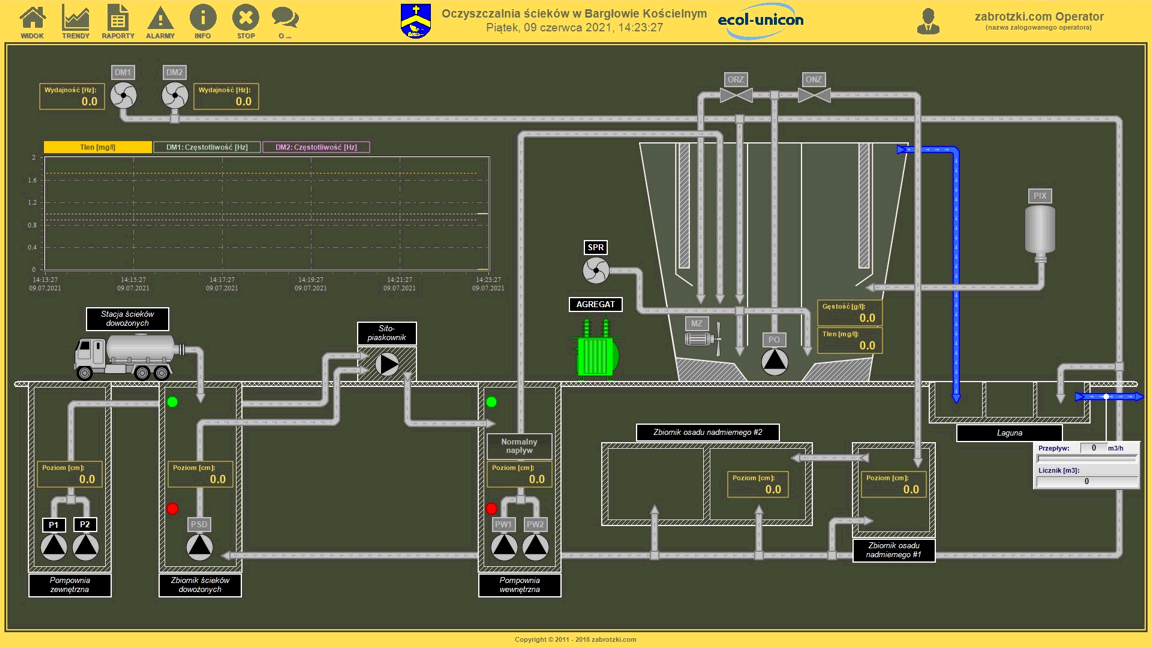

Vytvoření aplikace pro proces čištění a zpřístupnění dat pro vizualizaci prostřednictvím sítě PROFINET. Vytvoření operátorské stanice na základě vybraného balíčku SCADA. Systém by měl být kombinací klasické aplikace dostupné na počítači ve velínu závodu a webové služby zpřístupňující data prostřednictvím Web stránek. Pro řízení procesu čištění byl vybrán řídicí systém Siemens S7 - 1200. Byl připojen k operátorskému panelu KN400. Vizualizace umožňuje sledovat dění v čistírně, měnit parametry ovlivňující proces čištění a signalizovat alarmy.

Pro vizualizaci procesu čištění byl použit SCADA systém PROMOTIC od české společnosti MICROSYS. Umožňuje vytvářet klasické systémy, které běží na počítači v kanceláři operátora. Umožňuje také vytvářet aplikace v podobě webových služeb, které poskytují informace prostřednictvím webových prohlížečů. V případě této úlohy byl vytvořen smíšený systém, který kombinuje klasickou aplikaci s webovou službou.

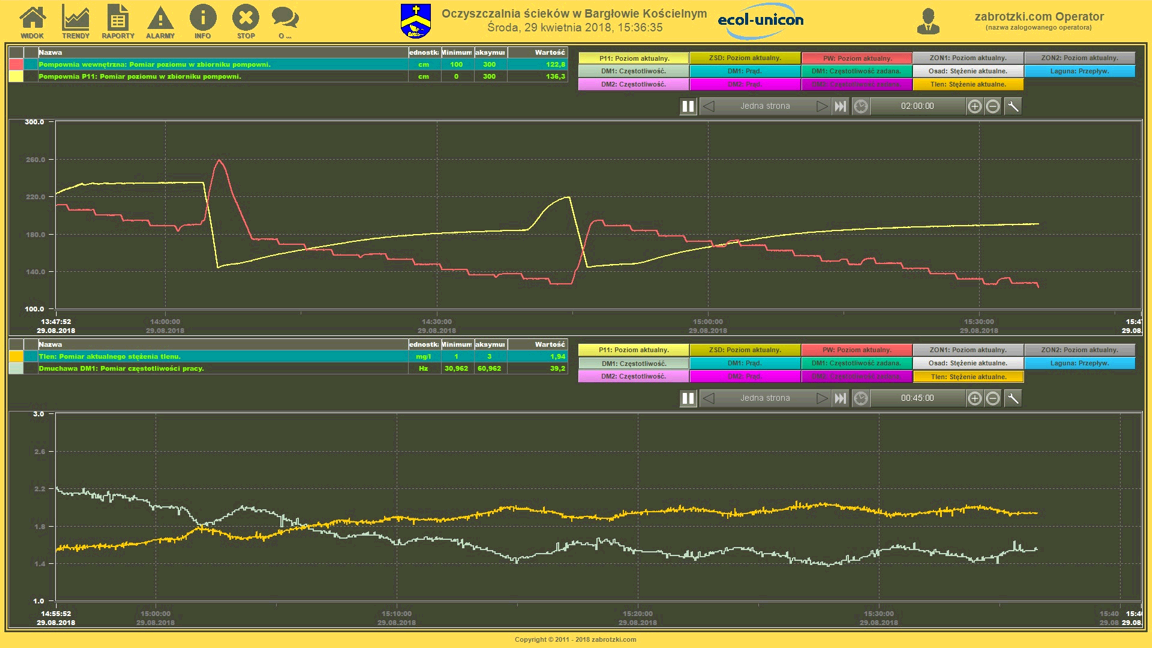

Systém trendů se skládá ze dvou grafů, které umožňují generovat více průběhů najednou. Každý průběh je vykreslen v jiné výchozí barvě, kterou později lze změnit podle vlastních preferencí. Grafy, na kterých jsou data prezentována, umožňují měnit čas prezentovaný na osách X podle potřeb uživatele.

Systém reportů je navržen tak, aby poskytoval denní, měsíční a roční součty měření: průtoku, energie, provozní doby a počtu připojení.
